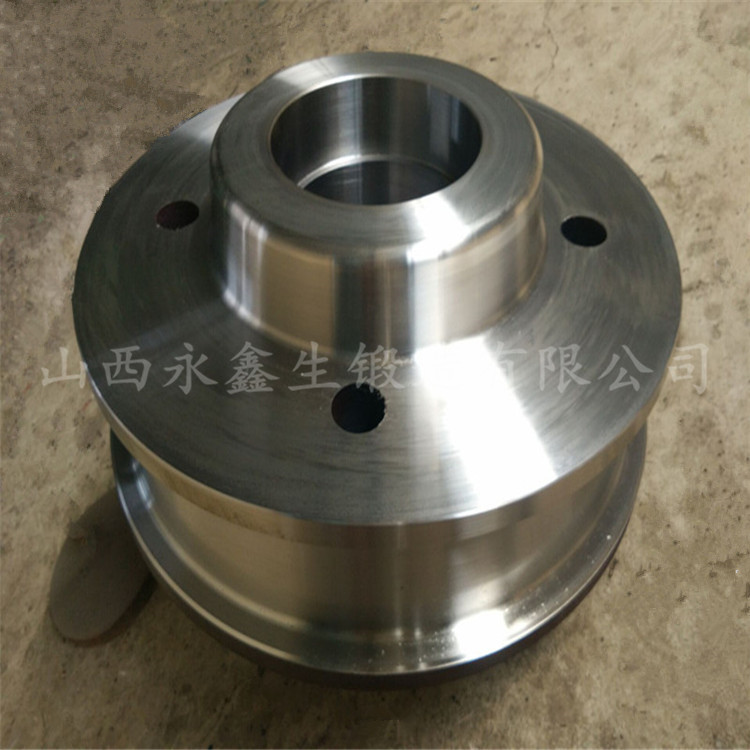

取料机车轮

編     號:
庫     存:3000
已 售 出:1000
評     級:
热销产品
产品详细

取料机车轮 - 山西永鑫生锻造有限公司





堆取料机车轮是车轮锻件分类的一种,常用材质: 60 钢、 42CrMo 、 65Mn 、 50SiMn是一种用于斗轮推料设备等类似的行走车轮,一般采用锻件产品。取料机车轮哪家好?山西永鑫生锻造有限公司,取料机车轮的价格优惠,质量保证,山西永鑫生锻件厂家锻造的取料机车轮受到广大客户的好评。


产品参数

品牌:永鑫生锻造

材料材质:碳钢+合金钢+不锈钢,等

工艺类型:自由锻+模锻+环锻+碾环

材料原始形态:铸锭+钢坯

变形温度:热锻

重量:100-300000KG

后续加工:有

表面处理:调质+淬火

加工贸易形式:来图加工(可按客户定制材质化学成分、图纸尺寸、技术要求生产)

打样周期:4-7天

加工周期:5--10天

大加工能力:直径100mm-6000mm

是否外贸:是

产地:山西


堆取料机简介

运行方式

它有堆料和取料两种作业方式。堆料由带式输送机运来的散料经尾车卸至臂架上的带式输送机,从臂架前端抛卸至料场。通过整机的运行,臂架的回转、俯仰可使料堆形成梯形断面的整齐形状。取料是通过臂架回转和斗轮旋转连续实现的。物料经卸料板卸至反向运行的臂架带式输送机上,再经机器中心处下面的漏斗卸至料场带式输送机运走。通过整机的运行,臂架的回转、俯仰,可使斗轮将储料堆的物料取尽。

构成部分

臂架型斗轮堆取料机由斗轮机构、回转机构、带式输送机、尾车、俯仰与运行机构组成。

①斗轮机构:是取料的工作机构,包括斗轮及其驱动装置。斗轮分无格式、半格式和有格式3种。无格式斗轮的铲斗没有斗底,在非卸料区内用固定在臂架上的圆弧挡板堵住斗中散料,散料在圆弧挡板上滑移。在卸料区内没有圆弧挡板而有一个固定的斜溜槽。当铲斗随轮体旋转至卸料区时,斗中物料在自重作用下经斜溜槽滑到带式输送机上。它的卸料区间大,因而斗轮转速较高,可提高作业能力,能卸较粘物料。半格式斗轮的结构与无格式相似,只是将斗壁向斗轮中心延伸一段,使圆弧挡板与轮体之间的距离加大,以减少在圆弧挡板与轮体间发生卡料的可能性。有格式斗轮的每个铲斗的斗底是一个扇形斜溜槽,在非卸料区却有固定不动的侧挡板。当铲斗随轮体旋转至一定高度后,斗中散料开始沿扇形斜溜槽向斗轮中心滑动,铲斗到达卸料区后,由于没有侧挡板阻挡,散料经斜溜槽、卸料板滑到带式输送机上。有格式斗轮卸料慢,需较大的斗轮直径,但不会产生卡料现象,适用于坚硬物料。三种斗轮中以无格式应用多。斗轮的传动方式有机械与液压两种,一般不需调速。


②回转机构:由回转支承和驱动装置两部分组成,用以使臂架左右回转。为保证臂架在任意位置时斗铲都能装满,回转速度要求在0.01~0.2转/分的范围内按一定规律实现自动无级调节。大多用直流电动机或液压驱动。


③臂架带式输送机:供输送物料之用。在堆料、取料作业时,输送带需正反向运行。


④尾车:将料场带式输送机与斗轮堆取料机联系在一起的机构。料场带式输送机的输送带绕过尾车机架上的两个滚筒,呈S形走向,以便在堆料时把物料由料场带式输送机转运到斗轮堆取料机上去。


⑤俯仰机构和运行机构:均与门座起重机中相应的机构相似。


桥架式

桥架式斗轮堆取料机 按桥架形式又分为门式和桥式两种。


门式斗轮堆取料机

门式斗轮堆取料机:它有一个门形的金属构架和一个可升降的桥架。门架横梁上有一条固定的和一条可移动且可双向运行的堆料带式输送机,在门架一侧的料场带式输送机线上设有随门架运行的尾车。无格式斗轮通过圆形滚道、支承轮、挡轮套装在可沿升降桥架运行的小车上,桥架内装有带式输送机。堆料时,物料经料场带式输送机、尾车转至堆料带式输送机上,后抛卸至料场。通过门架的移动及其上堆料带式输送机的运行,使物料形成一定形状的料堆。取料时,由横向运行的小车及其上旋转的斗轮连续取料,物料在卸料区卸到桥架带式输送机上,后转卸到料场带式输送机运走。通过桥架的升降和门架的运行,可将料堆取尽。


桥式斗轮取料机

桥式斗轮取料机:与门式斗轮堆取料机在结构上的主要区别是:它没有高大的门架,桥架是固定不升降的,而且处于较低位置;没有堆料带式输送机和尾车;在斗轮的前方有固定在小车上的料耙.小车运行时带动料耙沿料堆端面运动,使上面的散料下滑,以便斗轮取料。料耙还能使由堆料机按不同物料分层堆放的物料在下滑时混匀,因此往往又称为桥式斗轮混匀取料机。


常见故障

斗轮堆取料机在运行过程中易出现磨损现象,企业传统解决办法是补焊或刷镀后机加工修复,但两者均存在一定弊端:补焊高温产生的热应力无法完全消除,易造成材质损伤,导致部件出现弯曲或断裂;而电刷镀受涂层厚度限制,容易剥落,且以上两种方法都是用金属修复金属,无法改变“硬对硬”的配合关系,在各力综合作用下,仍会造成再次磨损。当代西方国家针对以上问题多采用高分子复合材料的修复方法,而应用较多的是美国福世蓝(1st line)技术,其具有超强的粘着力,优异的抗压强度等综合性能,可免拆卸免机加工。既无补焊热应力影响,修复厚度也不受限制,同时产品所具有的金属材料不具备的退让性,可吸收设备的冲击震动,避免再次磨损的可能,并大大延长设备部件的使用寿命,为企业节省大量的停机时间。目前在国内针对斗轮堆取料机故障的维修中,也逐步取代传统的办法。

山西永鑫生锻造有限公司生产的取料机车轮质量保证,给您一个报价,或许就是您的商机。
