    液压缸锻件的受力分析

    2019-10-25 08:28 山西大型锻造厂家
          液压缸锻件的受力分析是确定设计方案的前提。设计前,如果我们对液压缸的受力情况不明确,没有预计和考虑到液压缸可能会承受及产生的各种力,就可能导致设计方案的失败,所以必须认真地对待这个问题。

          液压缸锻件是一种密闭的压力容器,它除了承受相当大的液压力外,还要承受外部负载力、因速度变化引起的惯性力、液压系统可能产生的冲击力等。这样,设计时需要考虑的受力因素就很多。

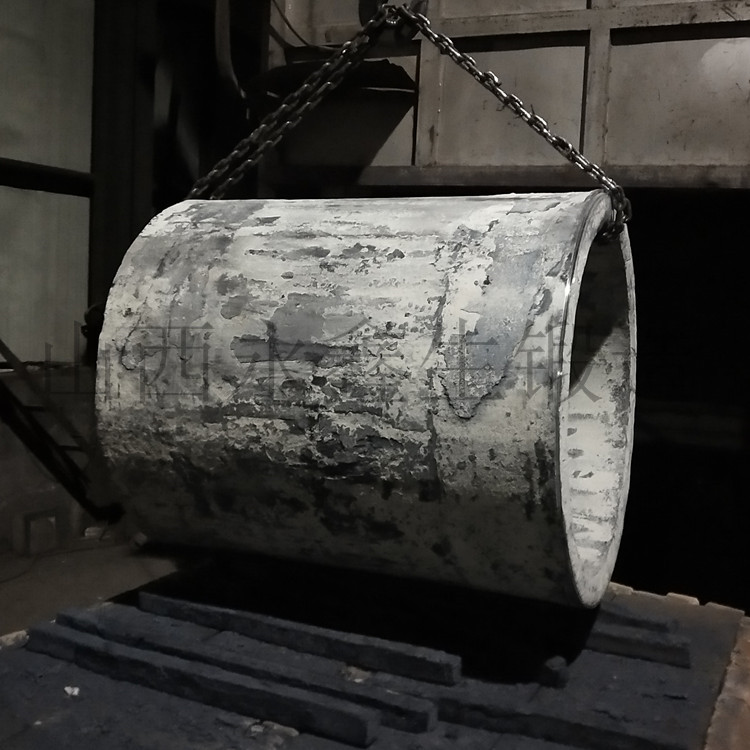

    筒类锻件
          (1)液压力的影响

          ①当活塞杆突然进入液压缸的缓冲部位时,会产生冲击压力。这个冲击压力,大约是额定压力的两倍。

          ②正在工作的液压缸,如果中途突然停止运动,由于惯性力的影响,缸内会产生较大的冲击压力。

          ③外部负载惯性力和突然冲击,缸内会产生冲击压力。

          ④当负载超重,系统内压力超过额定压力时,液压控制阀的急剧转换会在 缸内产生冲击压力。

          ⑤如果系统回路设计不当,产生增压效应,会使缸内压力升高。

          (2)机械力的影响

          ①没有缓冲装置的液压缸,在行程终端,活塞杆头与缸底或缸盖会发生冲击碰撞。

          ②往复直线运动的液压缸,当受到偏心载荷和横向载荷以及安装不良时,会产生扭曲和弯曲应力。

          ③液压缸因自身重最和运动件间的间隙产生挠曲弯曲应力。

          ④长行程活塞杆顶端受压缩负载,安装长度过大,稳定性不好时,会产生 纵向弯曲现象。

          ⑤由于制造质量不好而引起各运动部位的“憋劲”现象。

          ⑥密封圈的摩擦阻力大,机械效率不髙。
          (3)与安全系数有关的因素

          ①材质和材料选用不合理的影响。

          ②结构形状变化部分和沟槽部位的应力集中现象的影响。

          ③表面强化处理和表面粗糙度的影响。

          ④疲劳强度和寿命要求。

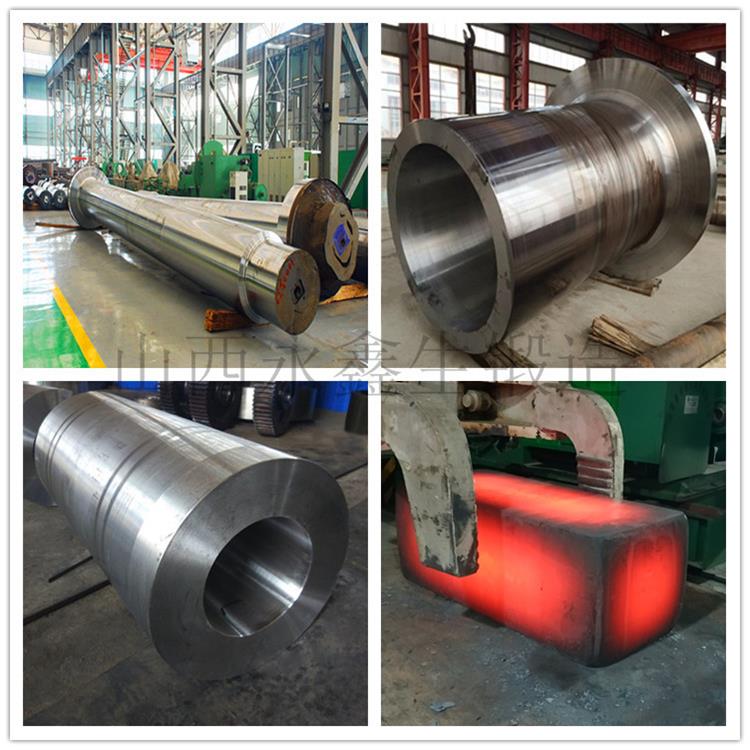

    锻件
          由于上述种种原因的影响,液压缸在工作中会发生缸筒锻件膨胀变形、活塞杆弯曲、启动压力过髙、导向套单边磨损等损坏现象,诸如此类问题,全涉及到受力情况的分析。对于设计者来说,最重要的就是充分地分析受力、受力变化及因它们的变化而引起的应力变化,尽量设计出合理的结构形式和避免发生损坏现象,并在这个基础上选取恰当的许用应力和安全系数,确定液压缸的强度和合理的结构。
