锻造新闻 |
2Cr13 不锈钢轴锻件热处理工艺与应用场景2026-04-13 00:00 山西大型锻造厂家

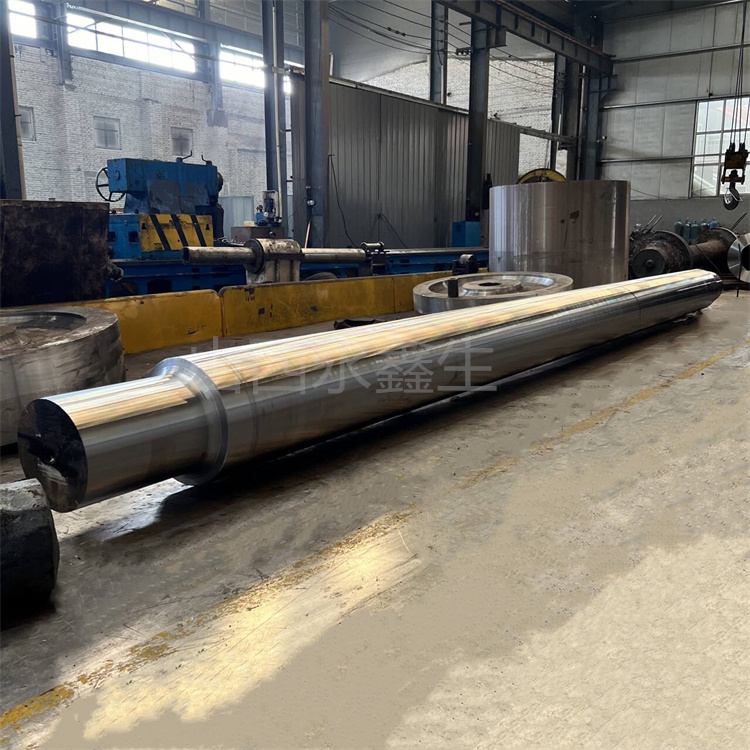

2Cr13不锈钢（对应美标AISI 420、日标SUS 420J1、德标X20Cr13），属于中碳马氏体不锈钢，其碳含量（0.16%-0.25%）高于1Cr13，铬含量维持在12.00%-14.00%，兼具优异的硬度、耐磨性与中等耐腐蚀性，是中高负荷、耐磨工况下轴类部件的核心优选材质。相较于1Cr13，2Cr13经精准热处理后硬度更高、耐磨性更突出，可适配更严苛的磨损场景；相较于高碳马氏体不锈钢（3Cr13、4Cr13），其韧性更优、不易脆裂，加工难度更低，具备良好的性价比。山西永鑫生锻造厂专注2Cr13轴锻件生产与热处理数十年，深刻掌握其材质特性与热处理核心要点，破解2Cr13热处理过程中硬度不均、变形开裂、耐蚀性不足等行业痛点，形成了成熟的定制化热处理工艺体系，同时明确各类热处理状态对应的应用场景，为通用机械、矿山机械、化工设备等领域提供高品质2Cr13不锈钢轴锻件，以下详细解析其核心热处理工艺与适配应用场景。
2Cr13不锈钢的材质特性，是其热处理工艺设计的核心依据，也是其适配不同应用场景的基础。其化学成分中，0.16%-0.25%的碳含量是提升硬度与耐磨性的关键，可通过热处理实现马氏体转变，大幅强化锻件力学性能；12.00%-14.00%的铬含量可在表面形成致密的氧化铬钝化膜，赋予其中等耐腐蚀性，可抵御大气、淡水、弱酸碱等温和腐蚀环境；辅以适量锰、硅元素，进一步提升材质的加工性能与力学稳定性。但其材质特性也带来热处理难点：中碳含量导致热处理过程中易产生热应力，易出现变形、开裂；若工艺参数把控不当，会导致马氏体组织不均，出现硬度偏差、韧性不足等问题，因此2Cr13不锈钢轴锻件热处理的核心是“精准控温、科学冷却、适配工况”，通过定制化工艺实现硬度、耐磨性与韧性的平衡，适配不同场景需求。 永鑫生锻造厂基于2Cr13不锈钢的材质特性与不同行业的工况需求，构建了“预处理-淬火-回火”全流程定制化热处理工艺体系，每个环节均精准管控参数，兼顾热处理效果与锻件尺寸稳定性，破解行业痛点，核心热处理工艺及技术要点如下，同时明确不同工艺对应的性能指标，为应用场景适配提供依据。
第一环节，热处理前预处理：消除应力，奠定工艺基础。2Cr13不锈钢轴锻件锻打完成后，内部存在残余应力，且组织不均匀，若直接进行淬火处理，易导致锻件变形、开裂，同时影响后续热处理效果。永鑫生采用“均匀化退火”作为预处理工艺，核心目的是消除残余应力、均匀组织、细化晶粒，为淬火工艺做好准备。具体工艺参数：将锻打成型后的轴锻件放入专用热处理炉，缓慢加热至850-900℃，保温3-4小时，确保锻件内部温度均匀，充分消除锻打过程中产生的热应力与组织应力；随后采用随炉缓慢冷却方式，冷却速率控制在5-10℃/h，直至冷却至室温，避免快速冷却产生新的应力。预处理完成后，锻件组织转变为均匀的珠光体+铁素体，塑性与韧性显著提升，有效降低后续淬火过程中的变形、开裂风险，同时确保淬火后马氏体组织均匀，提升硬度稳定性。
第二环节，核心淬火工艺：实现硬度与耐磨性提升。淬火是2Cr13不锈钢轴锻件获得高硬度、高耐磨性的核心环节，其核心原理是通过高温加热使锻件充分奥氏体化，随后快速冷却，促使奥氏体转变为马氏体，大幅提升锻件硬度与强度。永鑫生根据2Cr13的材质特性，采用“精准控温淬火+分级冷却”工艺，避免传统淬火工艺的缺陷，具体工艺参数与操作要点如下：
1. 加热参数：采用中频智能温控热处理炉，配备多点红外测温系统，将预处理后的轴锻件分阶段加热，第一阶段预热至600-700℃，保温1-2小时，避免快速升温导致锻件内外温差过大产生热应力；第二阶段升温至980-1050℃，保温2-3小时（根据锻件尺寸、壁厚调整，厚壁锻件适当延长保温时间），确保锻件内部组织充分奥氏体化，为马氏体转变奠定基础，严禁超温加热，防止合金元素烧损与晶粒粗大，影响锻件韧性。
2. 冷却方式：采用“油冷+空冷”分级冷却策略，避免快速水冷导致的变形、开裂，同时确保马氏体转变充分。锻件从淬火温度取出后，先放入专用淬火油中冷却，冷却时间根据锻件尺寸调整（薄壁件10-20分钟，厚壁件30-60分钟），待锻件温度降至200-300℃时，取出进行空冷至室温，既保证了马氏体转变的充分性，又有效释放冷却过程中产生的热应力，避免锻件变形、开裂。
3. 淬火后性能：淬火完成后，2Cr13不锈钢轴锻件硬度可达到HRC 50-55，抗拉强度≥630MPa，屈服强度≥440MPa，耐磨性较锻打态提升30%以上，表面钝化膜稳定性进一步增强，可初步满足中高负荷耐磨工况需求，但此时锻件韧性较差，易脆裂，需通过后续回火工艺调整性能。
第三环节，定制化回火工艺：平衡耐磨与韧性，适配不同场景。回火是2Cr13不锈钢轴锻件热处理的关键收尾环节，核心目的是消除淬火过程中产生的残余应力，降低脆性，调整硬度与韧性，使其适配不同应用场景的需求。永鑫生根据客户工况对耐磨、韧性的不同要求，设计了三种定制化回火工艺，精准调控锻件性能，具体如下：
1. 低温回火工艺（适配高耐磨、中韧性工况）：回火温度控制在200-300℃，保温2-3小时，随后空冷至室温。该工艺可有效消除部分残余应力，略微降低硬度，同时提升韧性，避免脆裂。回火后锻件硬度稳定在HRC 45-50，抗拉强度≥600MPa，冲击功≥30J，兼具优异的耐磨性与一定韧性，适用于磨损较为严重、承受中等冲击载荷的场景，如矿山机械轴、破碎机轴、输送机轴等。
2. 中温回火工艺（适配耐磨与韧性平衡工况）：回火温度控制在400-500℃，保温3-4小时，随后空冷至室温。该工艺是应用最广泛的回火方式，可充分消除残余应力，显著提升锻件韧性，同时保留良好的耐磨性与耐腐蚀性。回火后锻件硬度控制在HRC 35-40，抗拉强度≥550MPa，冲击功≥45J，韧性大幅提升，不易脆裂，适用于大多数通用机械场景，如水泵轴、风机轴、减速机轴等。
3. 高温回火工艺（适配高韧性、中耐磨工况）：回火温度控制在600-700℃，保温4-5小时，随后随炉缓慢冷却至室温。该工艺可彻底消除残余应力，使马氏体组织转变为均匀的回火索氏体，韧性达到最佳，同时硬度适当降低，保留基础耐磨性。回火后锻件硬度控制在HRC 28-32，抗拉强度≥500MPa，冲击功≥60J，适用于承受较大冲击载荷、磨损相对温和的场景，如汽轮机轴、大型齿轮轴、化工设备传动轴等。
此外，针对大型、长轴类2Cr13不锈钢轴锻件，永鑫生在回火后额外增加低温去应力处理（180-200℃，保温1-2小时），进一步释放残余应力，确保锻件尺寸稳定性，避免使用过程中出现变形，尤其适配对尺寸精度要求较高的场景。同时，在整个热处理过程中，严格控制炉温均匀性（波动≤±5℃），确保锻件各部位性能均匀一致，避免出现硬度偏差、组织不均等问题。
永鑫生在2Cr13不锈钢轴锻件热处理过程中，还注重耐腐蚀性的同步提升：淬火回火后，对锻件进行表面抛光处理，去除表面氧化皮与淬火残留，提升表面光洁度，增强氧化铬钝化膜的稳定性，减少腐蚀介质附着；对于腐蚀相对严苛的工况，额外增加钝化处理，在锻件表面形成一层保护膜，进一步强化耐腐蚀性，延长轴件使用寿命。
结合2Cr13不锈钢轴锻件的热处理性能与材质特性，永鑫生明确了其核心应用场景，不同热处理状态对应不同工况，精准适配各行业需求，确保轴锻件性能与场景高度匹配，具体应用场景如下：
第一类，矿山机械领域（低温回火状态）。矿山机械（破碎机、输送机、球磨机）的轴类部件，长期承受矿石磨损、粉尘侵蚀，同时承受中等冲击载荷，对耐磨性要求极高，对韧性有一定要求。2Cr13不锈钢轴锻件经低温回火处理后，硬度达到HRC 45-50，耐磨性优异，可有效抵御矿石磨损与粉尘冲刷，同时具备一定韧性，避免冲击导致的脆裂，广泛应用于破碎机主轴、输送机传动轴、球磨机轴等部件。相较于普通碳钢轴件，其耐腐蚀性更强，不易因矿山粉尘、水汽导致锈蚀，使用寿命可提升2-3倍，大幅降低矿山机械的维护成本与停机损失。
第二类，通用机械领域（中温回火状态）。通用机械（水泵、风机、减速机、机床）的轴类部件，工况相对温和，需兼顾耐磨性与韧性，同时耐受大气、淡水腐蚀。2Cr13不锈钢轴锻件经中温回火处理后，实现耐磨与韧性的平衡，硬度HRC 35-40，可承受长期旋转摩擦与交变载荷，不易变形、开裂，且耐大气、淡水腐蚀性能优异，广泛应用于水泵轴、风机轴、减速机输出轴、机床主轴等部件。永鑫生可根据不同设备的载荷需求，微调热处理参数，确保轴锻件精准适配，例如水泵轴侧重耐蚀性优化，机床主轴侧重尺寸精度与耐磨性平衡。
第三类，化工设备领域（中温/高温回火状态）。化工设备（弱酸碱反应釜、冷却泵、输送设备）的轴类部件，长期接触弱酸碱、水蒸气等温和腐蚀介质，部分部件需承受一定冲击载荷，对耐腐蚀性与韧性要求较高。对于腐蚀相对轻微、需兼顾耐磨的场景（如冷却泵轴），采用中温回火工艺，兼顾耐磨、耐蚀与韧性；对于承受较大冲击载荷的场景（如反应釜传动轴），采用高温回火工艺，提升韧性，避免冲击导致的断裂，同时其中等耐腐蚀性可有效抵御弱酸碱介质侵蚀，避免轴件锈蚀失效，适配化工生产的稳定运行需求。
第四类，电站与重型机械领域（高温回火状态）。电站辅助设备、重型机械的轴类部件（如低压汽轮机轴、大型齿轮轴），长期承受重载、交变载荷与大气、水蒸气腐蚀，对韧性与尺寸稳定性要求极高，耐磨性要求适中。2Cr13不锈钢轴锻件经高温回火处理后，韧性达到最佳，冲击功≥60J，可承受较大冲击载荷，不易脆裂，同时尺寸稳定性强，耐大气、水蒸气腐蚀性能优异，可长期稳定运行，适配电站、重型机械的严苛工况，为设备安全运行提供核心支撑。
第五类，其他专用领域（定制化热处理状态）。除上述领域外，2Cr13不锈钢轴锻件还可根据客户定制需求，调整热处理参数，适配专用场景：例如用于模具传动轴，采用低温回火工艺，提升耐磨性，确保模具传动精准；用于医疗器械辅助设备轴件，采用中温回火工艺，兼顾耐磨、韧性与耐蚀性，满足卫生级要求；用于农业机械轴件，采用高温回火工艺，提升韧性，抵御田间复杂工况的冲击与磨损。
作为专注2Cr13不锈钢轴锻件生产与热处理的实力厂家，永鑫生锻造厂具备三大核心优势，确保热处理工艺精准、应用适配到位：一是工艺优势，拥有专属定制化热处理体系，可根据客户工况需求，精准调整淬火、回火参数，实现硬度、韧性、耐蚀性的平衡，破解变形、开裂等行业痛点；二是设备优势，配备中频智能温控热处理炉、精密检测仪器，确保热处理参数精准可控，锻件性能均匀稳定；三是服务优势，专业技术团队可根据客户应用场景，提供热处理工艺选型、性能优化等一站式服务，确保轴锻件完美适配实际工况，同时提供全流程质量追溯，保障产品品质。
相较于1Cr13不锈钢轴锻件，2Cr13经热处理后硬度更高、耐磨性更突出，适配更严苛的磨损场景；相较于3Cr13、4Cr13，其韧性更优、加工难度更低，性价比更高，是中高负荷耐磨工况下的优选材质。永鑫生生产的2Cr13不锈钢轴锻件，凭借成熟的热处理工艺、稳定的产品性能，已广泛应用于国内多家矿山、机械、化工、电站等领域企业，赢得了广泛认可。
未来，永鑫生锻造厂将持续深耕2Cr13不锈钢轴锻件热处理领域，聚焦各行业工况需求痛点，不断优化热处理工艺，升级设备与技术，引入智能热处理控制系统，进一步提升锻件性能的一致性与稳定性；同时拓展应用场景，根据新兴行业需求，开发定制化热处理方案，为各行业提供更优质、更可靠、更具性价比的2Cr13不锈钢轴锻件产品与服务，助力各行业降低运营成本、提升设备运行效率。
文章原创如需转载请注明山西永鑫生锻件厂提供！ |
在线客服
