    挖掘机的动力系统分为几种?

    2018-04-12 16:00 山西大型锻造厂家
           挖掘机是怎么工作的,今天我们来看看挖掘机的动力系统分为哪几种,如下:
           1、挖掘机动力传输路线如下: 1) 行走动力传输路线:柴油机——联轴节——液压泵(机械能转化为液压能
    )——分配阀——中央回转接头--行走马达(液压能转化为机械能)一减速箱——驱动轮——轨链履带一实现行走。2 )回转运动传输路线:柴油机——联轴节——液压泵(机械能转化为液压能)——分配阀——回转马达(液压能转化为机械能)—— 减速箱——回转支承一实现回转。3 )动臂运动传输路线:柴油机——联轴节—— 液压泵(机械能转化为液压能)——分配阀——动臂油缸(液压能转化为机械能) 一实现动臂运动。4 )斗杆运动传输路线:柴油机——联轴节——液压泵(机械能转化为液压能)——分配阀——斗杆油缸(液压能转化为机械能)——实现斗朴运动。5)铲斗运动传输路线:柴油机——联轴节——液压泵(机械能转化为液压能) ——分配阀——铲斗油缸(液压能转化为机械能)一实现铲斗运动。
          2、动力装罝。单斗液压挖掘机的动力装置,多采用直立多缸式、水冷、一小时功率标定的柴油机。

          3、传动系统。单斗液压挖掘机传动系统将柴油机的输出动力传递给工作装置、回转装罝和行走机构等。单斗液压挖掘机用液压传动系统的类型很多,习惯上按主泵的数量、 功率的调节方式和回路的数量来分类。有单泵或双泵单回路定量系统、双泵双回路定量系统、多泵多回路定量系统、双泵双回路分功率调节变量系统、双泵双回路全功率调节定量系统、多泵多回路定量或变量混合系统等六种。按油液循坏方式分为开式系统和闭式系统。按供油方式分为串朕系统和并联系统。凡主泵输出的流量是定值的液压系统为定量液压系统;反之,主泵的流量可以通过调节系统进行改变的则称为变量系统。在定量系统中各执行元件在无溢流情况卜是按油泵供给的固定流量工作,油泵的功率按固定流量和最大工作压力确定;在变量系统中,最常见的是双泵双回路恒功率变量系统,有分功率变量与全功率变量之分。分功率变量调节系统是在系统的每个回路上分别装一台恒功率变量泵和恒功率调节器,发动机的功率平均分配给各油泵:全功率调节系统是有一个恒功率调节器同时控制着系统中的所有油泵的流量变化,从而达到同步变量。开式系统中执行元件的回油直接流回油箱, 其特点是系统简单、散热效果好但油箱容量大,低压油路与空气接触机会多,空气易渗入管路造成振动。单斗液压挖掘机的作业主要是油缸工作,而油缸大、小有腔的差异较大、工作频繁、发热量大,因此绝大多数单斗液压挖掘机采用开式系统; 闭式回路中的执行元件的回油路是不直接回油箱的,其特点式结构紧凑,油箱容积小,进回油路中有一定的压力,空气不易进入管路,运转比较平稳,避免了换向时的冲击。但系统较复杂,散热条件。单斗液压挖掘机的回转装置等局部系统中,又采用闭式回路的液压系统的。为补充因液压马达正反转的油液漏损,在闭式系统中往往还设有补油泵。


    挖掘机


           4、回转机构。回转机构使工作装置及上部转台向左或向右回转,以便进行挖掘和卸料。单斗液压挖掘机的回转装置必须能把转台支撑在机架上。不能倾斜并使回转轻便灵活。为此单斗液压挖掘机都设有回转支撑装罝和回转传动装罝,它们被称为回转装罝。全回转液压挖堀机回转装罝的传动形式有直接传动和间接传动两种。1)直接传动。在低速大扭矩液压马达的输出轴上安装驱动小齿轮,与会转齿轮啮合。2)间接传动。由高速液压马达经齿轮减速器带动回转齿圈的间接传动结构形式。他结构紧凑,具有较大的传动比,且齿轮的受力情况较好。轴向柱塞液压马达与同类型的液压油泵结构基本相同,许多零件可以通用,便于制造及维修,从而降低了成本。但必须设制动器,以便吸收较大的回转惯性力矩,缩短挖掘机作业循环时提高生产效率。
          5、行走机构。行走机构支撑挖掘机的整机质量并完成行走任务,多采用履带式和轮胎式。
          6、履带行走机构单斗液压挖掘机的履带式行走机构的基本结构与其他履带式机构大致相同,但他多采用两个液压马达各自驱动一个腹带。与回转装罝的传动相似可用高速小扭矩马达或低速大扭矩马达。两个液压马达同方向旋转式挖掘机将直线行驶:若只向一个液压马达供油,并将另一个液压马达制动,挖掘机将绕制动一侧的履带转向,若是左右两个液压马达反向旋转,挖掘即将进行原地转向。行走机构的各零部件都安装在整体式实行走架上。 液压泵输入的压力油竟多路换向阀和中央回转接头进入行走液压马达,该马达将液压能转变为输出扭矩后,通过齿轮减速器传给驱动轮,最终卷绕履带以实现挖掘机的行走。单斗液压挖掘机大都采用组合式结构履带和平板型履帶——没有明显履刺,虽附着性能差,但坚固耐用,对路面破坏性小适用于坚硬岩石地而作业,或经常转场的作业。也有采用三履刺型履带,接地面积较大履刺切入土壤深度较浅,适宜于挖掘机采石作业。实行标准化后规定挖掘机采用质量轻、强度高、结构简单、价格较低的轧制履带板。专用于沼泽地的三角形履带板可降低接地比压,提高挖掘机在松土地面上的通过能力。单斗液压挖堀机的驱动轮均采用整体铸件,能与履带正确啮合、传动平稳。挖掘机行走时驱动轮应位于后部,式腹带的张紧段较短,减少履带的摩擦磨损和功率损粍。每条履带都设有张紧装置,以调整履带的张紧度减少振动噪声摩擦磨损和功率损失。目前单斗液压挖掘机都采用液压张紧结构。其液压缸罝与缓冲弹簧内部减小了结构尺寸。

           7、轮胎式行走机构。轮胎式挖掘机的行走机构由机械传动和液压传动两种。其中的液压传动的轮胎式挖掘机的行走机构主要由车架、前桥、后桥、传动轴和液压马达等组成。行走液压马达安装在固定与机架的变速箱上,动力经变速箱、传动轴传给前后驱动桥,有的挖掘机经轮边减速器驱动车轮。采用液压马达的高速传动方式使用可靠,省掉了机械传动中的上下传动箱垂直动轴,结构简单布置方便。

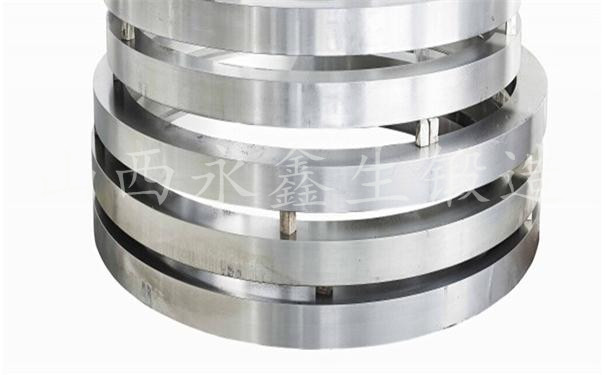

    挖掘机环形锻件


           大家了解了挖掘机的动力系统以后,相信大家也对挖掘机有了初步的了解,如果还有什么不懂的或者是想了解更多关于挖掘机环形锻件的资讯,请大家关注山西永鑫生锻造有限公司,多多关注,多多联系,我们会为您解除疑虑哦。
